第5回(2017年7月11日)


今日の内容


数値解析・レポート課題20170711(締め切り:2017年7月21日(金)23:00)

次の1階連立常微分方程式の初期値問題について、以下の内容にそってレポートとしてまとめ、期日までに提出しなさい。

式(2)



上記1階連立常微分方程式の初期値問題をオイラー法およびルンゲ・クッタ法で解き、グラフを描く。グラフは横軸が t であり、縦軸を y(t) とする。また、時間刻み幅 h を変えたときに結果がどのようにかわるか観察する。0≦t≦20の範囲において、h=0.0001,0.001, 0.01, 0.1それぞれの場合につい解 y(t)=cos t とどの程度あっているか調べ,オイラー法とルンゲ・クッタ法の性能比較をすることにする。

オイラー法による色々な h に対する計算結果は次のようになる。ここでは各hに対するグラフを重ねているが、別々にしてもかまわない。(この用途の場合、もちろん一つにまとまっている方が良い。)同様に、ルンゲ・クッタ法についてもグラフを作成する。

グラフ

作成したグラフからh を小さくすればするほど真の解に近いように見える。真の解と近似解の差が h とどういう関係にあるのかをより詳しく知りたい。

今、時間刻み幅が h であるときにオイラー法によって得られた近似解を Ye(t;h),ルンゲ・クッタ法によって得られた近似解をYr(t;h) とすると、t = 1 における真の解と近似解の差の絶対値をもって近似解がどの程度真の解に近いかを判断することにしよう。つまり、

Ee(h) = | cos(1) - Ye(1; h) |,

Er(h) = | cos(1) - Yr(1;h) |

を考える。もしも、近似解が真の解に完全に一致するのであれば、 Ee または Er は 0 となる。h をそれぞれ、0.1, 0.01, 0.001, 0.0001 と 1/10 になるごとに、Ee, Er はそれぞれどの程度小さくなるか調べよ。次のような表を作り、グラフなどを用いて検討すると良い。???の部分を実際に実験して書き込む。オイラー法では、h を 1/10 にすると、Ee も(大体) 1/10 になるはずである。ルンゲ・クッタ法はどのような傾向にあるか?

h Ee(h) オイラー法 Er(h) ルンゲ・クッタ法
0.1 ??? ???
0.01 ??? ???
0.001 ??? ???
0.0001 ??? ???

1. 上記で作成したオイラー法およびルンゲ・クッタ法で解いた結果のグラフを載せ、解説せよ。また、それぞれ作成したプログラムのコードを載せよ。どのプログラムのコードがどのグラフを作成したものか分かるようにすること。

2.

注意:ルンゲ・クッタ法の誤差は大変小さい値となるため,浮動小数点記法での結果が表示される場合がある。例えば, 3.2e-5 という表示がなされたとすると,これは, 3.2*10-5の意味である。

3.  第3回のページにある、課題2で作成したグラフとコードを載せよ。N=100の場合とせよ。 グラフについて解説も付けること。

(注意)

提出期限:2017年7月21日(金)23時


前回、オイラー法を用いた数値解法の演習を行いました。オイラー法は単純でそれはそれでよいのですが、実際の解に近い数値解を出すためには、時間刻み幅 h をかなり小さくとらねばならないことが課題の結果からわかりました。そこで、より精度の高い解法が必要となりますが、今回はそのような解法として、ルンゲ・クッタ法を扱い、それを用いた数値解法の演習を行います。

ルンゲ・クッタ法の導出については、このページの最後を参照してください(詳細は参考書を参照してください)。ルンゲ・クッタ法は次にしめすようなアルゴリズムで、オイラー法に比べれば多少複雑なものとなっています(赤字の部分が異なります)。

T を解を求める時間の上限とし、h を時間刻み幅、N を時間刻み数とします。また、変数は y とし、a を初期値とします。r1, r2, r3, r4 はそれぞれ実数型の変数です。


T,N,h を定める

a の入力を受ける

記録用のリストを用意

y = a

t = 0 での値の保存

i = 0,1,2,....,Nの順に

    t = i*h

    r1 = f(t, y)

    r2 = f(t + h/2, y + (h/2)*r1)

    r3 = f(t + h/2, y + (h/2)*r2)

    r4 = f(t + h, y + h*r3)

    y_new = y + (h/6)*(r1 + 2*r2 + 2*r3 + r4)

    y = y_new

    一定間隔毎に値を保存

を繰り返す

グラフを描画


課題1

上記のルンゲ・クッタ法を用いて、次の問題を実際に解き、ルンゲ・クッタ法がオイラー法と比べてどの程度性能が良いか比べよ。次の初期値問題を 0≦t≦5 の範囲で h=0.5 とし、実際にオイラー法とルンゲ・クッタ法を用いて解け。

オイラー法を用いた解法プログラムを euler.py とし、同問題をルンゲ・クッタ法を用いて解くプログラムを rk.py とする。解 y(t) = exp(t) とどの程度あっているか、一目でわかるプログラムにせよ。

結果は大体次のようになります。h=0.5とかなり粗く時間刻み幅をとっているにも関わらず、ルンゲ・クッタ法は良く微分解を近似できていることがわかります。それに比べてオイラー法は微分解から大きく離れてしまっています。これでは正しい計算とは言えないでしょう。

グラフ


前回の課題で扱った

式(1)   (1)

をy1(t)=y(t), y2(t)=y'(t) とおいて次のように連立の1階の常微分方程式に帰着したもの

式(2)   (2)

を再び考えます。このような連立の常微分方程式をルンゲ・クッタ法を用いて解く場合のアルゴリズムを次に示します。ただし、 T を解を求める時間の上限とし、h を時間刻み幅、N を時間刻み数とします。また、変数は y1, y2 とし、それぞれの初期値を a1, a2 とします。r11, r21, r31, r41, r12, r22, r32, r42 および y1_new, y2_new はそれぞれ実数型の変数です。また、f1(t, y1, y2) および f2(t, y1, y2) はそれぞれ実数型の関数で(2)式の場合には f1 が第一式の右辺、 f2 が第二式の右辺となります。


T,N,h を定める

a1, a2 の入力を受ける

記録用のリストを用意

y1 = a1

y2 = a2

t = 0 での値の記録

i = 0,1,2,....,Nの順に

   t = i*h

    r11 = f1(t, y1, y2)

    r12 = f2(t, y1, y2)

    r21 = f1(t + h/2, y1 + (h/2)*r11, y2 + (h/2)*r12)

    r22 = f2(t + h/2, y1 + (h/2)*r11, y2 + (h/2)*r12)

    r31 = f1(t + h/2, y1 + (h/2)*r21, y2 + (h/2)*r22)

    r32 = f2(t + h/2, y1 + (h/2)*r21, y2 + (h/2)*r22)

    r41 = f1(t + h, y1 + h*r31, y2 + h*r32)

    r42 = f2(t + h, y1 + h*r31, y2 + h*r32)

    y1_new = y1 + (h/6)*(r11 + 2*r21 + 2*r31 + r41)

    y2_new = y2 + (h/6)*(r12 + 2*r22 + 2*r32 + r42)

    y1 = y1_new

    y2 = y2_new

    一定間隔毎に値を記録

を繰り返す

グラフの描画


課題2

ルンゲ・クッタ法を用いて(2)を解け。前回の課題1,課題3のように、0≦t≦20の範囲において、h=0.0001,0.001, 0.01, 0.1それぞれの場合について解 y(t)=cos(t) とどの程度あっているか各自調べよ。

ルンゲ・クッタ法(今日紹介したものは4段4次のルンゲ・クッタ法とよばれる)では,h を 1/10 にすると,なんと誤差は大体 1/10000 となる.(オイラー法では,h を 1/10 にすると,誤差は大体 1/10 であった.)


アルゴリズムを見れば分かるように,ルンゲ・クッタ法は同じ h を使って計算をした場合に,オイラー法と比較しておおよそ4倍の計算の手間がかかる(関数 f を 4回よび出す事からの概算).しかしながら,課題2の結果から明らかになったように,例えば,誤差を 1/10000 にしたいという要求が出た場合に,オイラー法であれば,h を 1/10000 にする必要があり,すなわち 10000倍の計算が必要となるが,ルンゲ・クッタ法では, h を 1/10 とするだけで良いので,計算の手間という観点からもルンゲ・クッタ法が有利になる.

常微分方程式の数値計算には,今日紹介した4段4次のルンゲ・クッタ法を用いていればほぼ良い.一部の問題については,他の数値計算法を用いた方が良い場合もあるが,それはその都度参考書を見て対応すればよいでしょう.


課題3

これまでは、横軸を t 、縦軸を y としたグラフを描いてもらいました。例えば横軸を y、縦軸を y' としたグラフを描いてみて下さい。どのようにすればよいでしょうか?またどのようなグラフになりますか?やってみて下さい。


課題4(次回レポートになる予定)

重力の作用のみを受けて運動する物体を考えます(真空中でボールを投げるような状況)。ニュートンの運動の第二法則から物体の時刻 t での鉛直方向の位置を y(t) とするとその物体の鉛直方向での運動は次のような常微分方程式で表されます。(下向きを正とする)

   (5)

m は物体の質量、g は重力加速度です。色々な初期値  y(0), y'(0) を与えてシミュレーションしてみて下さい。


数値解析・提出課題20170711(締め切り:2017年7月11日19:40)

授業中に作成したファイルを提出してもらいます。


以下に,いくつかの課題を示しておきます.これら課題を理解する為には,図書館等に行って多少調べごとをする必要があるでしょう.より発展的な内容に興味がある人は是非取り組んで下さい.


課題5(発展的内容:全ての人がする必要はありません.興味がある人はどうぞ.)

さらに、上の問題に空気の抵抗のようなものを加味してみましょう。物体にかかる抵抗がそのときの物体の速度に比例するとすると、運動方程式は、

  (6)

となります。ただし、r は抵抗の強さを表します。色々な初期値および m, r で計算してみてください。空気抵抗を加味する前と様子は変わりましたか?

なお、両問題とも解析的に解ける問題ですので、実際に解いてみて、今回のシミュレーション結果と見比べて理解を深めて下さい。


課題6(発展的内容:全ての人がする必要はありません.興味がある人はどうぞ.)

上の両問題では物体の鉛直方向のみの運動を考えましたが、水平方向の運動も加味するとどのような運動方程式になり、その解はどのようになりますか?運動方程式を立て、シミュレーションしてみて下さい。


課題7(発展的内容:全ての人がする必要はありません.興味がある人はどうぞ.)

惑星の運動を考えます。万有引力の法則から2物体(質量はそれぞれ M,m)に働く力は


となります。rは2物体間の距離、Gは万有引力定数で


です。原点に太陽(質量 M)があり、惑星(質量 m)の位置を


とします。惑星に働く力は


となり、


より


とおくと、2階の常微分方程式の初期値問題


が得られます。これを1階の常微分方程式系に直し、数値計算にて解をもとめて下さい。(第1式の分母に距離の3乗があり、太陽との距離がとても小さい場合には厄介な問題となりそうなことは容易に想像できる。)


課題8(発展的内容:全ての人がする必要はありません.興味がある人はどうぞ.)

1960年代初頭に気象学者エドワード・ローレンツは流体力学に基づく次のような単純な3変数系の常微分方程式を示しました。

式(1)

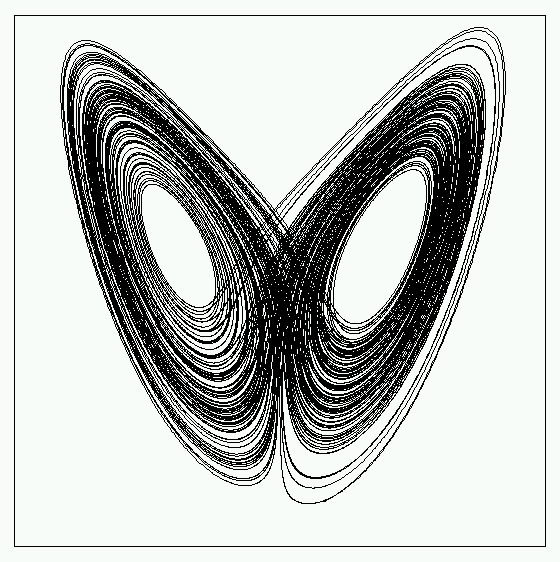

このモデルはいわゆるカオスを生じるモデルとして有名です。パラメータは P, R, b の3種類がありますが、P=16, b = 4, R=35として、u-w平面に解の軌道をプロットすると次のような図ができあがります。(初期値 (u0, v0, w0) = (5, 5, 5), t=0 から t=100 までの計算結果を線でつないだもの)

 ストレンジアトラクター

これはストレンジアトラクター(奇妙なアトラクター)と呼ばれるもので、有名なので目にしたことがある人も多いと思います。このようなカオス的な解の挙動が天気予報があたらない理由となっているともいわれています(バタフライ効果という言葉も聞いた事がある人もいるでしょう)。例えば P=16, b=4 として R を色々と変えてみると、解の挙動があれこれ変わります。色々と試してみると面白いでしょう。


ルンゲ・クッタ法について

 簡単にルンゲ・クッタ法について説明します。演習で取り扱ったルンゲ・クッタ法は4段公式とよばれるものですが、ここでは簡単の為、2段公式を取り扱います。

 次の常微分方程式の初期値問題の数値解を求めたいとしましょう。

式(1)   (R1)

2段公式とは、 で(R1)の近似解 が求められたとして、時間ステップ幅 h だけ進んだ における値 を次の形で計算する公式です。

式(2)    (R2)

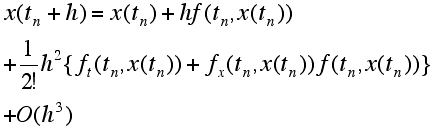

つまり、からへ進む1ステップにおいて方程式(R1)の第一式の右辺のを2回計算するので、2段公式と呼びます。この2段公式には、パラメータ が含まれますが、これらは方程式(R1)の真の解 x(t) のテイラー展開

    (R3)

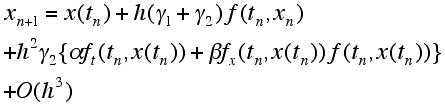

と(R2)式の第一式の同様の展開とが h のなるべく高い次数の項まで一致するように定めます。つまり、と仮定して(R2)式の の式の右辺を 周りでテイラー展開すると、

     (R4)

となります。これと(R3)がの項まで一致するように

式(5)     (R5)

とおく。公式(R2)で定められる近似解のテイラー展開が h の2次の項まで真の解のテイラー展開に一致するという意味で、この公式を2次の公式と呼びます。この公式は2段公式でもあるので、2段2次の公式とも呼ばれます。パラメータを定める方程式(R5)には自由度が2残っているのでその定め方によって色々な公式が導かれます。(改良オイラー法、ホイン法、修正オイラー法など)

4段4次のルンゲ・クッタ法の公式も同様にして求めることが出来ます。
